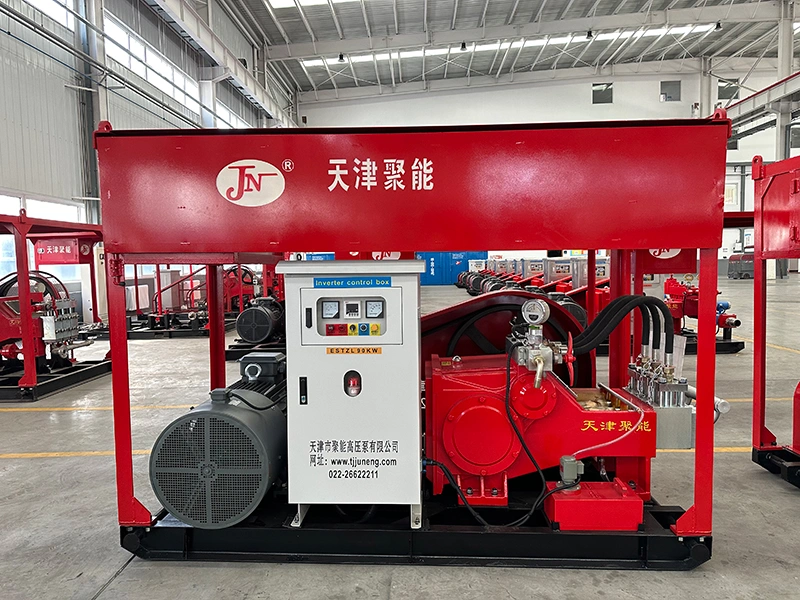

Насос высокого давления для струйной цементации
  • Насос высокого давления для струйной цементации
  • Насос высокого давления для струйной цементации
Серия XPB

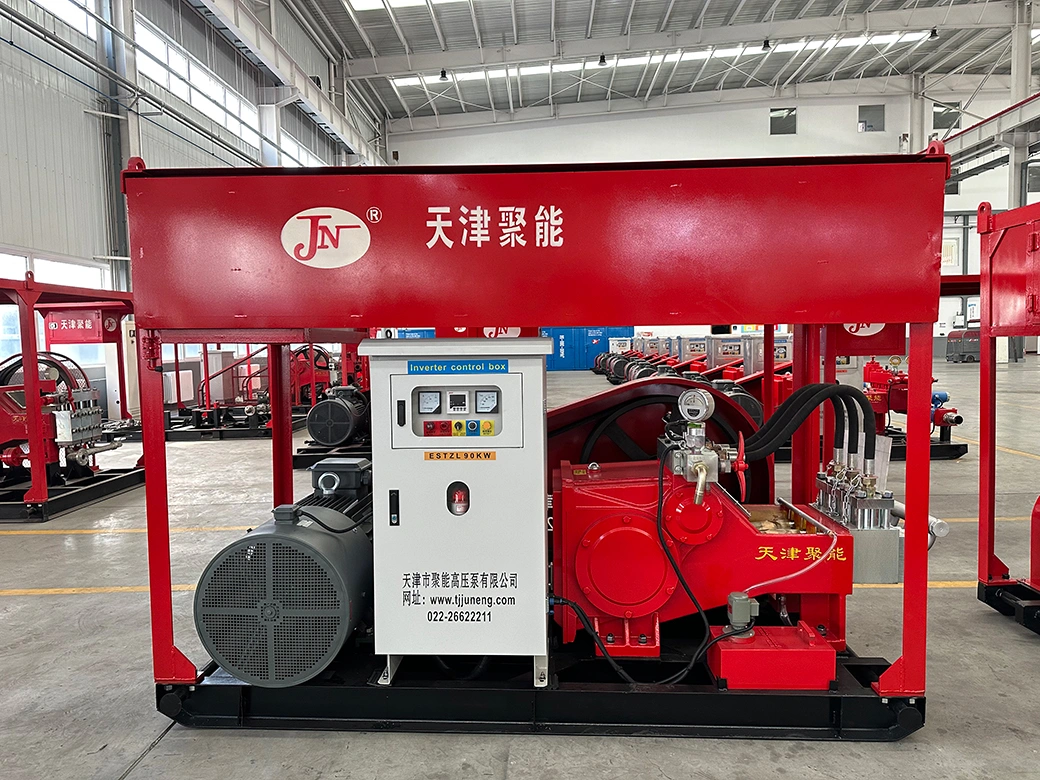

Насос высокого давления для струйной цементации

Применяемые среды
  • Цементная смесь: укрепление фундаментов, цементационная завеса, заполнение трещин;
  • Вода: резка высоконапорной струей воды;
  • Химические растворы: противофильтрационная завеса, герметизация протечек, химическое закрепление грунтов.
Запросить расценки

Высоконапорные насосы серии XPB являются универсальными насосами с умеренным давлением, компактной конструкцией и доступной ценой. Благодаря этому они представляют собой бюджетный вариант с высокой производительностью. Гидравлическая часть оснащена разборной комбинированной головкой для упрощения обслуживания. Приводная часть насоса использует подшипниковую передачу, что гарантирует низкий уровень шума, уменьшает нагрев и увеличивает срок службы уплотнений до 60%, обеспечивая надежную круглосуточную работу.

Этот насос высокого давления подходит для струйной цементации грунтов, создания противофильтрационных завес, строительства временных дамб, герметизации протечек в шахтах, защиты креплений шахтных стволов, укрепления откосов, а также многих других задач. Также на этот насос зарегистрирован национальный патент.

  • Модели
  • Применение
  • Успешные проекты
Модели насосов серии XPB

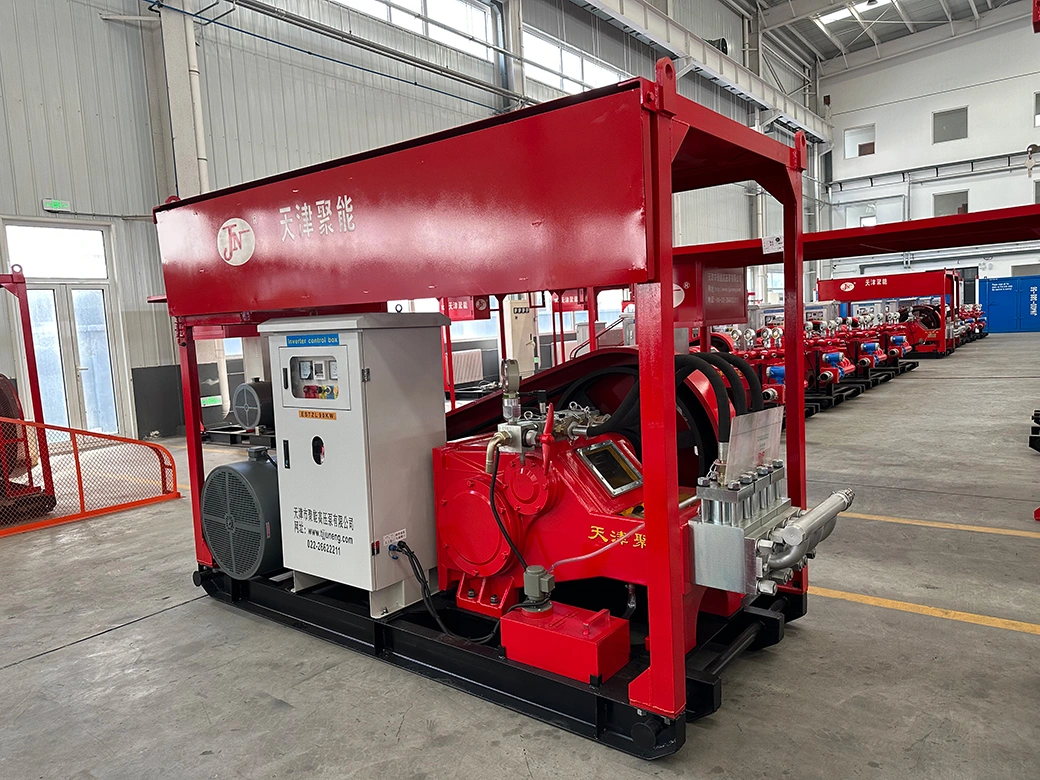

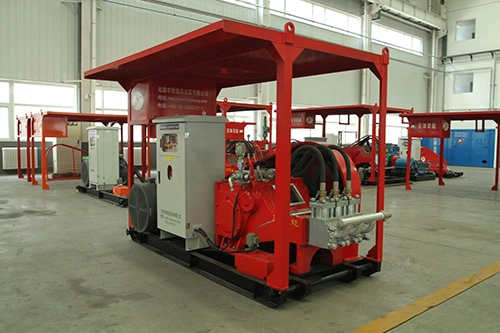

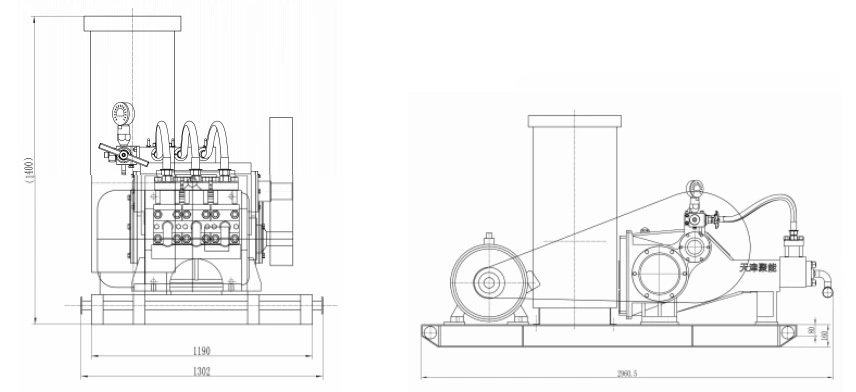

Цементировочный насос высокого давления XPB-90EX

Цементировочный насос высокого давления
  • Макс. давление: 60 МПа
  • Макс. расход: 300 л/мин
  • Габариты: 2960.5×1400×1302 мм
  • Вес: 2500 кг
Цементировочный насос высокого давления
Насос XPB-90EX с 4-полюсным двигателем частотного регулирования
Скорость насоса (об/мин) 1480 Ход поршня (мм) 80
Теоретический расход Мощность двигателя (кВт) Диаметр поршня (мм)
55 75 90 110 132
м³/ч л/мин Номинальное давление (МПа)
5.6 94 33 45 54 60 60 50
6.8 114 27 37 44 54 56 55
8 135 23 31 37 46 50 60
9.5 159 19 26 32 39 45 65
11 184 16 23 27 33 39 70
12.7 212 14 20 24 29 34 75
14.4 241 12 17 21 25 30 80
Насос XPB-90EX с 6-полюсным двигателем частотного регулирования
Скорость насоса (об/мин) 980 Ход поршня (мм) 80
Теоретический расход Мощность двигателя (кВт) Диаметр поршня (мм)
55 75 90 110 132
м³/ч л/мин Номинальное давление (МПа)
3.7 62 48 60 60 50
4.5 75 40 55 55 60 55
5.3 89 33 45 45 56 60 60
6.3 105 28 40 40 48 56 65
7.2 121 24 35 35 40 48 70
8.3 139 21 30 30 35 42 75
9.5 159 18 26 26 31 35 80
Насос XPB-90EX с электромагнитным двигателем с регулированием скорости
Скорость насоса (об/мин) 1320 Ход поршня (мм) 80
Теоретический расход Мощность двигателя (кВт) Диаметр поршня (мм)
55 75 90 110 132
м³/ч л/мин Номинальное давление (МПа)
13 217 12 17 20 25 30 80
11 188 14 19 23 28 34 75
9.9 165 16 22 26 32 39 70
8.6 141 18 25 31 38 45 65
7.1 119 22 30 37 45 50 60
6.0 100 26 37 44 53 56 55
5.0 83 32 44 53 60 60 50
Насос XPB-90EX с 4-полюсным двигателем частотного регулирования

Насос оснащен ременной передачей с малым шкивом 212 мм и большим шкивом 800 мм, обеспечивающей 151 ход поршня в минуту.

Скорость насоса (об/мин) 1480 Ход поршня (мм) 80
Теоретический расход Мощность двигателя (кВт) Диаметр поршня (мм)
55 75 90 110 132
м³/ч л/мин Номинальное давление (МПа)
4.28 71 42 58 70 85 102 50
5.17 86 35 48 57 70 84 55
6.15 102 29 40 48 59 71 60
7.23 120 25 34 41 50 60 65
8.38 140 22 30 35 43 52 70
9.6 160 19 26 31 38 45 75
10.9 182 17 23 27 33 40 80
Насос XPB-90EX с 6-полюсным двигателем частотного регулирования

Насос оснащен ременной передачей с малым шкивом 236 мм и большим шкивом 800 мм, обеспечивающей 111 ходов поршня в минуту.

Скорость насоса (об/мин) 980 Ход поршня (мм) 80
Теоретический расход Мощность двигателя (кВт) Диаметр поршня (мм)
55 75 90 110 132
м³/ч л/мин Номинальное давление (МПа)
3.15 53 58 79 94 115 138 50
3.8 64 48 65 78 95 114 55
4.5 75 40 55 66 80 96 60
5.33 89 34 47 56 68 81.9 65
6.2 105 29 40 48 59 70.6 70
7.1 118 26 35 42 51 61.5 75
8.0 134 23 31 37 45 54 80
Насос XPB-90EX с 4-полюсным двигателем частотного регулирования

Насос оснащен ременной передачей с малым шкивом 236 мм и большим шкивом 800 мм, обеспечивающей 168 ходов поршня в минуту.

Скорость насоса (об/мин) 1480 Ход поршня (мм) 80
Теоретический расход Мощность двигателя (кВт) Диаметр поршня (мм)
55 75 90 110 132
м³/ч л/мин Номинальное давление (МПа)
4.76 79 38 52 62 76 92 20
5.76 96 31 43 52 63 76 55
6.84 114 26 36 43 56 64 60
8.05 134 23 31 37 45 65 65
9.3 155 20 27 32 39 47 70
10.7 178 17 23 28 34 41 75
12.2 203 15 20 24 30 36 80
Насос XPB-90EX с 6-полюсным двигателем частотного регулирования

Насос оснащен ременной передачей с малым шкивом 212 мм и большим шкивом 800 мм, обеспечивающей 100 ход поршня в минуту.

Скорость насоса (об/мин) 980 Ход поршня (мм) 80
Теоретический расход Мощность двигателя (кВт) Диаметр поршня (мм)
55 75 90 110 132
м³/ч л/мин Номинальное давление (МПа)
2.82 47 64 88 105 129 154 50
3.4 57 53 72 87 106 127 55
4.07 68 45 61 73 89 107 60
4.76 80 38 52 62 76 91 65
5.5 92 33 45 54 66 79 70
6.4 106 29 39 47 57 68 75
7.2 120 25 34 41 50 60 80

Примечание: приведенные параметры являются теоретическими и рассчитаны для среды с удельным весом 1,0.

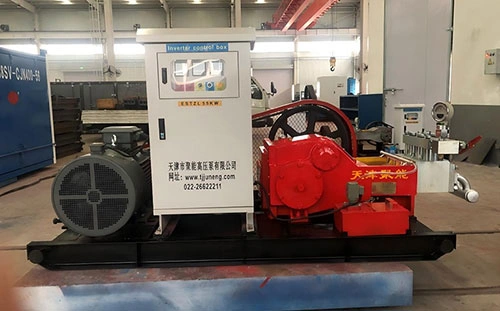

Цементировочный насос высокого давления XPB-50

Цементировочный насос высокого давления
  • Макс. давление: 48 МПа
  • Макс. расход: 190 л/мин
Цементировочный насос высокого давления
Скорость на входе (об/мин) 1480 Ход поршня (мм) 110
Передаточное число редуктора (i) 7.22 Частота ходов (об/мин) 205
Мощность двигателя (кВт) 37 45 55 Диаметр поршня (мм)
Номинальный расход Номинальное давление (МПа)
м³/ч л/мин
6.4 107 19 23 28 45
7.9 132 15 18 22 50
9.6 160 12 15 18 55
11.4 191 10 12 15 60

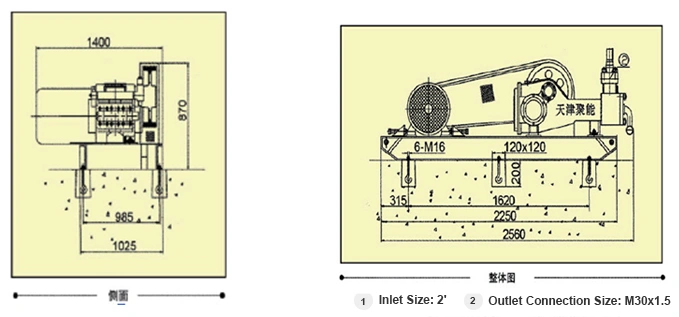

Габариты (мм): 2560×1400×870
Dimensions (мм): 2560×1400×870

Примечание: указанные параметры являются теоретическими и рассчитаны для среды с удельным весом 1,0.

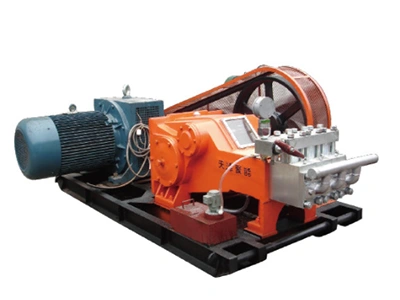

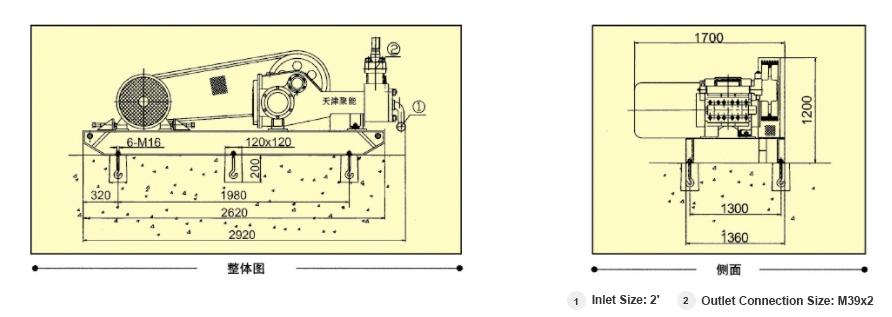

Цементировочный насос высокого давления XPB-90D

Цементировочный насос высокого давления
  • Макс. давление: 50 МПа
  • Макс. расход: 125 л/мин
Цементировочный насос высокого давления
Скорость двигателя (об/мин) 1340 Ход поршня (мм) 120
Теоретический расход Мощность двигателя (кВт) Диаметр поршня (мм)
55 75 90
м³/ч л/мин Номинальное давление (МПа)
7.5 125 22 32 38 50
6.0 100 28 39 45 45
4.8 80 33 45 55 40
Габариты (мм): 3490×1700×1630

Примечание: указанные параметры являются теоретическими и рассчитаны для среды с удельным весом 1,0.

Применение
  • Подготовка основания;
  • Создание противофильтрационных завес;
  • Строительство временных дамб;
  • Герметизация протечек в шахтах;
  • Защита креплений шахтных стволов;
  • Укрепление откосов.

Применение в проектах

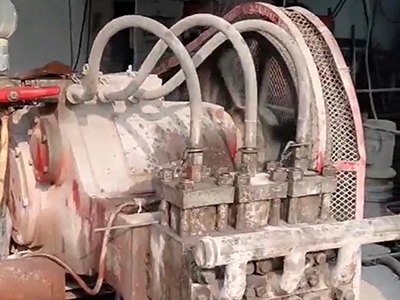

Инженерные сооружения
Инженерные сооружения

Укрепление фундамента и котлована

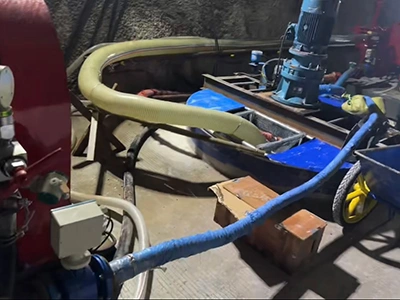

Дорожное строительство
Дорожное строительство

Укрепление оснований автомобильных и железных дорог, строительство мостов и тоннелей

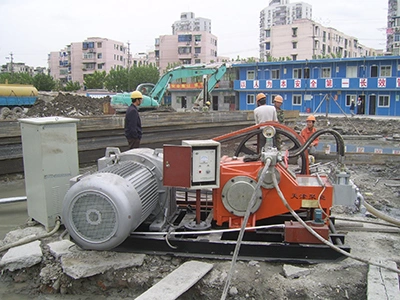

Муниципальное строительство
Муниципальное строительство

Строительство метро и ремонт подземных трубопроводов

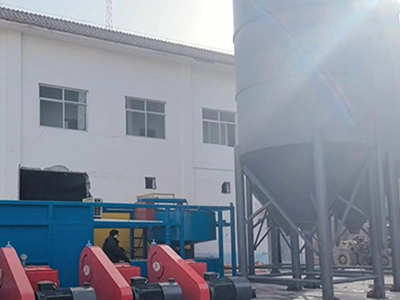

Горное дело
Горное дело

Поддержка шахтных стволов и заполнение выработанного пространства

Гидроэнергетика и водное хозяйство

Грунтовая цементация оснований плотин, противофильтрационная защита каналов и водохранилищ, укрепление дамб

Устранение экологического ущерба

Отвержение загрязненных грунтов, противофильтрационные системы на полигонах, экстренная стабилизация оползней

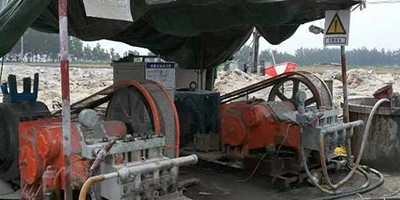

Успешные проекты
Успешные проекты

Строительство гидроэнергетического комплекса на реке Янцзы (плотина Гэчжоуба и плотина Три Ущелья)

Успешные проекты

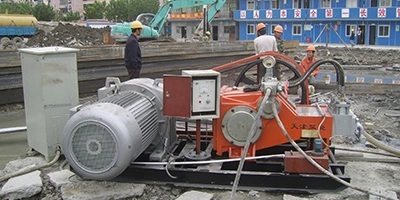

Строительство метро в Сиане

Насос для струйной цементации использовался для усиления грунта, заполнения пустот и предотвращения протечек воды.
