Серия JN315

Нагнетательные насосы высокого давления для воды

Плунжерный насос поршневого типа для промышленной очистки, очистки судов и нагнетания воды

• Макс. давление: 65 МПа в стандартной модели; до 120 МПа в модели сверхвысокого давления
• Макс. расход: 1230 л/мин

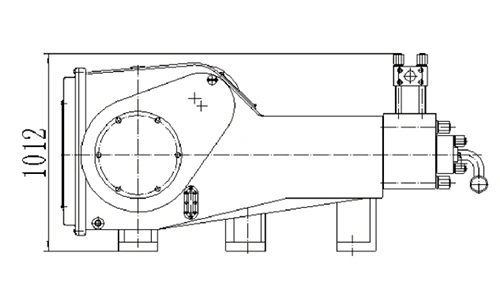

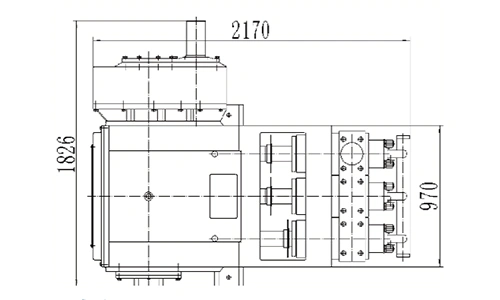

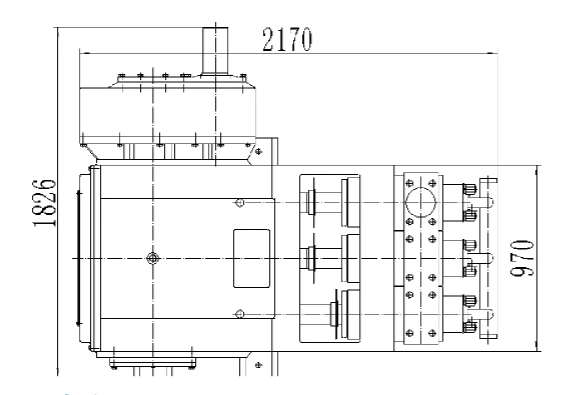

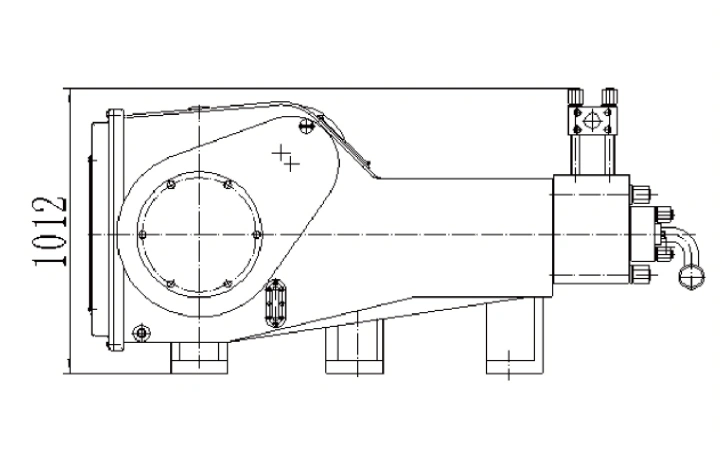

• Габариты: 2170×1826×1012 мм

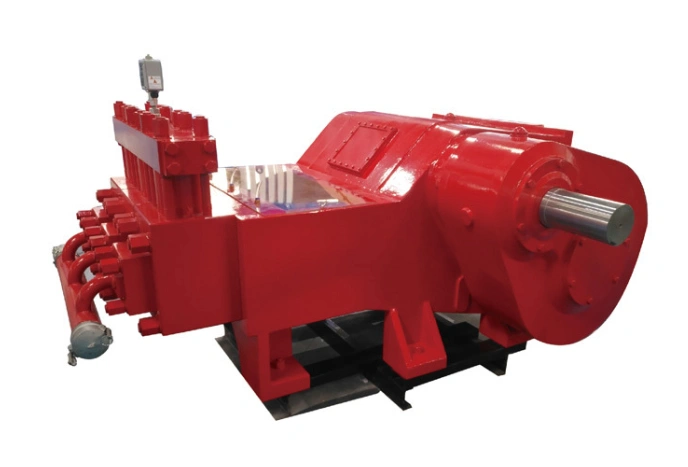

Плунжерный насос сверхвысокого давления серии JN315 — это насос нового поколения, который мы разработали на основании более тридцати лет опыта в производстве. Мы учли всю обратную связь наших заказчиков, а также внедрили передовые концепции проектирования, которые используют производители по всему миру. Благодаря экспертному опыту команды Juneng данный промышленный насос является отличным решением для самых требовательных задач.

Данная модель представлена низкоскоростным насосом с длинным ходом плунжера и оснащена оптимизированными клапанными узлами и уплотнениями плунжеров. Силовая и гидравлическая части плунжерного насоса были модернизированы, что улучшило способность насоса перекачивать абразивные среды. Это значительно продлевает срок службы уплотнений, уменьшает частоту технического обслуживания и снижает трудозатраты.

• Струйная очистка;
• Металлорезка;
• Очистка судов;
• Удаление ржавчины;
• Очистка конденсаторов, теплообменников и реакторов на химических и сахарных заводах, а также на электростанциях.

Модели

С 6-полюсным двигателем — 1400/335

Скорость насоса (об/мин)	81			Ход плунжера (мм)						150
Теоретический расход (л/мин)	Мощность двигателя (кВт)									Диаметр плунжера (мм)
	200	220	250		280	315	335	375	400
	Номинальное давление (МПа)
160	65	65	65		65	65	65	65	65	ø75
183	60	65	65		65	65	65	65	65	ø80
206	53	58	65		65	65	65	65	65	ø85
231	42	52	59		65	65	65	65	65	ø90
258	38	46	53		59	65	65	65	65	ø95
286	34	42	48		53	60	64	65	65	ø100
315	31	38	43		48	55	58	65	65	ø105

Примечание: максимальное рабочее давление насоса JN315 ограничено 65 МПа.

Стандартное исполнение — 1400/335

Скорость насоса (об/мин)	122				Ход плунжера (мм)				150
Теоретический расход (л/мин)	Мощность двигателя (кВт)								Диаметр плунжера (мм)
	200	220	250	280	315	335	375	400
	Номинальное давление (МПа)
241	45	50	57	64	65	65	65	65	ø75
275	40	44	50	56	63	65	65	65	ø80
310	35	39	44	46	55	59	65	65	ø85
348	31	34	39	41	49	53	59	65	ø90
388	28	31	35	37	44	47	53	56	ø95
430	25	28	32	33	40	42	48	51	ø100
475	23	25	29	30	36	38	43	46	ø105

Примечание: максимальное рабочее давление насоса JN315 ограничено 65 МПа.

С 4-полюсным двигателем — 1250/335

Скорость насоса (об/мин)		136			Ход плунжера (мм)					150
Теоретический расход		Мощность двигателя (кВт)								Диаметр плунжера (мм)
		200	220	250	280	315	335	375	400
л/мин	м³/ч	Номинальное давление (МПа)
268	16	39	42	48	54	61	68	77	82	ø75
306	18	34	37	42	47	53	60	67	72	ø80
345	20	30	33	38	42	47	53	60	63	ø85
388	23	27	30	33	37.5	42	47	53	56	ø90
432	26	24	26	30	34	38	42	47	51	ø95
480	28	22	24	27	30	34	38	43	46	ø100
530	32	20	22	24	27	31	34	39	41	ø105
581	35	18	20	22	25	28	31	35	38	ø110
635	38	16	18	20	23	26	29	32	34	ø115
691	41	15	16	19	21	24	26	30	32	ø120
750	45	14	15	17	19	22	24	27	29	ø125
811	48	13	14	16	18	20	22	25	27	ø130
875	52	12	13	15	16.6	19	21	23	25	ø135
941	56	11	12	14	15.5	17	19	22	23	ø140
1010	60.6	10	11.3	13	14.4	16	18	20	21	ø145
1080	65		10.6	12	13.5	15	17	19	20	ø150
1154	69.2		10	11	12.6	14	16	18	19	ø155
1230	73.8			10	12	13	15	16	18	ø160

Примечание: в таблице не указаны насосы JN315 с давлением ниже 10 МПа.

С 4-полюсным двигателем — 1250/400

Скорость насоса (об/мин)		163			Ход плунжера (мм)		150
Теоретический расход		Мощность двигателя (кВт)					Диаметр плунжера (мм)
		250	280	315	355	400
л/мин	м³/ч	Номинальное давление (МПа)
174	10.4	75	83	94	106	120	ø55
207	12.4	63	70	79	89	100	ø60
243	14.6	53	60	67	76	85	ø65
