Серия JN400

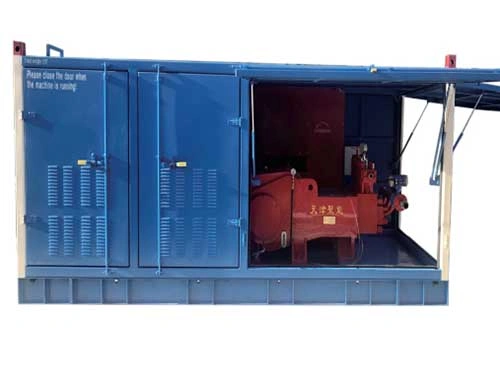

Насос сверхвысокого давления для струйной цементации

Цементационный насос
  • Макс. давление: 65 МПа
  • Макс. расход: 475 л/мин
Водонагнетательный насос
  • Макс. давление: 120 МПа
  • Макс. расход: 1230 л/мин
  • Привод: электро-гидравлический (опционально: 4- или 6-полюсный частотный электродвигатель, возможно дизельное исполнение)
  • Вес: 15 т
  • Габариты: 5110×2700×2350 мм
Запросить расценки

Насос нового поколения для струйной цементации JN400 разработан на основе более 20 лет опыта в производстве и использовании высоконапорных насосов. С максимальным рабочим давлением 65 МПа он широко используется для работы в сложных инженерно-геологических условиях и соответствует высоким техническим стандартам. Данный цементировочный насос имеет увеличенный срок службы уплотнений и подходит для подачи абразивных растворов.

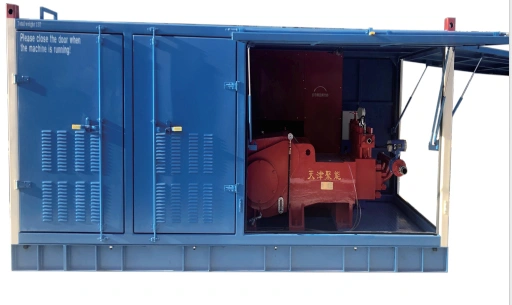

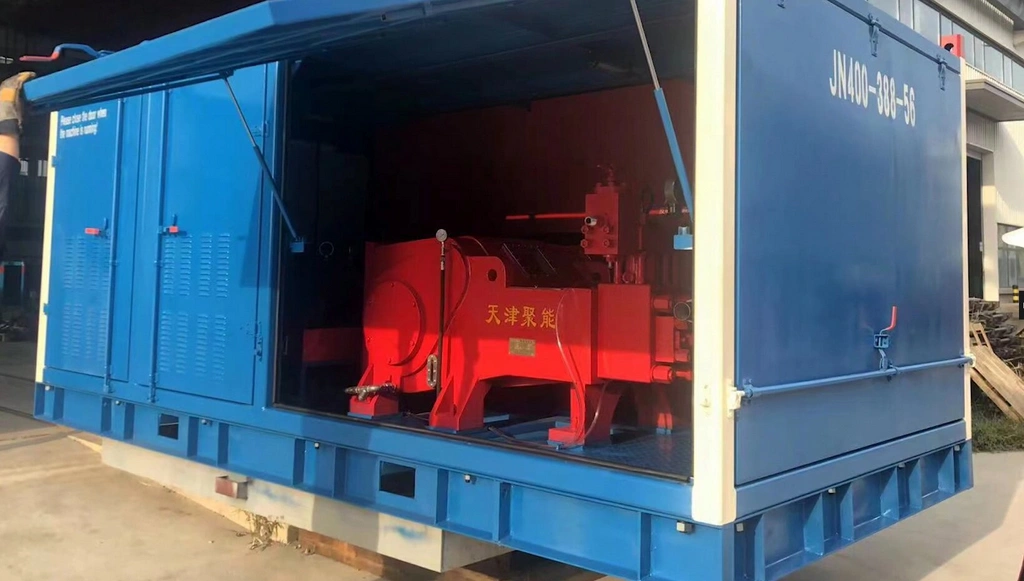

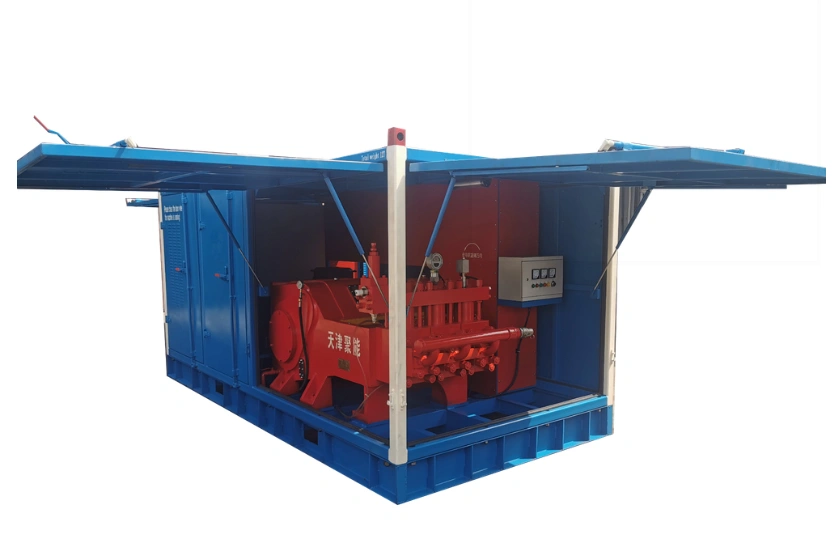

Стандартная комплектация включает насос, двигатель, основание и электрический шкаф управления. Также доступны комплексные насосные блоки с функциями отображения данных в реальном времени, хранения, печати и удаленной передачи информации о давлении, расходе и плотности раствора.

  • Преимущества
  • Применяемые среды
  • Применение
  • Модели
Преимущества
  • Низкая частота ударов, длинный ход поршня:

    Низкое число ходов насоса в минуту гарантирует плавную подачу смеси и снижает колебания давления. Длинный ход поршня дает больший объем на один ход, что позволяет уменьшить частоту ударов при том же расходе и снижает механическую нагрузку.

  • Инновационная система уплотнений:

    Модернизированные клапанные сборки и конструкции поршневых уплотнений отличаются долговечностью и не требуют частого обслуживания.

Применяемые среды
  • Цементная смесь: укрепление фундаментов, создание цементационной завесы, заполнение трещин;
  • Вода: резка высоконапорной струей воды;
  • Химические растворы: создание противофильтрационной завесы, герметизация протечек, химическое закрепление грунтов.
Применение
  • Подготовка основания;
  • Создание противофильтрационных завес;
  • Строительство временных дамб;
  • Герметизация протечек в шахтах;
  • Защита креплений шахтных стволов;
  • Укрепление откосов.
Модели насосов серии JN400

Компания Juneng предлагает насосы с различными параметрами, включая давление, расход, диаметр поршня, тип привода, а также более бюджетные варианты и модели под разные рабочие условия на объекте. Подходящую конфигурацию можно выбрать из таблиц ниже, а также вы можете обратиться к нам для бесплатной консультации профессионала.

Цементировочный насос сверхвысокого давления JN400

Приводом насоса служит 4-полюсный электродвигатель с частотным регулированием и ременной передачей (большой шкив 1400 мм, малый шкив 335 мм).

Скорость насоса (об/мин) 122 Ход поршня (мм) 150
Теоретический расход (л/мин) Мощность 4-полюсного двигателя (кВт) Диаметр поршня (мм)
200 220 250 280 315 335 375 400
Номинальное давление (МПа)
241 45 50 75 64 65 65 65 65 ø75
275 40 44 50 56 63 65 65 65 ø80
310 35 39 44 46 55 59 65 65 ø85
348 31 34 39 41 49 53 59 65 ø90
388 28 31 35 37 44 47 53 56 ø95
430 25 28 32 33 40 42 48 51 ø100
475 23 25 29 30 36 38 43 46 ø105

Примечание: максимальное давление 65 МПа.

Цементировочный насос сверхвысокого давления JN400

Приводом насоса служит 6-полюсный электродвигатель с частотным регулированием и ременной передачей (большой шкив 1400 мм, малый шкив 335 мм).

Скорость насоса (об/мин) 81 Ход поршня (мм) 150
Теоретический расход (л/мин) Мощность 6-полюсного двигателя (кВт) Диаметр поршня (мм)
200 220 250 280 315 335 375 400
Номинальное давление (МПа)
160 65 65 65 65 65 65 65 65 ø75
183 60 65 65 65 65 65 65 65 ø80
206 53 58 65 65 65 65 65 65 ø85
231 42 52 59 65 65 65 65 65 ø90
258 38 46 53 59 65 65 65 65 ø95
286 34 42 48 53 60 64 65 65 ø100
315 31 38 43 48 55 58 65 65 ø105

Примечание: максимальное давление 65 МПа.

Водонагнетательный насос высокого давления JN400

Приводом насоса служит 4-полюсный электродвигатель с частотным регулированием и ременной передачей (большой шкив 1250 мм, малый шкив 335 мм).

Скорость насоса (об/мин) 136 Ход поршня (мм) 150
Теоретический расход Мощность 4-полюсного двигателя (кВт) Диаметр поршня (мм)
200 220 250 280 315 335 375 400
л/мин м³/ч Номинальное давление (МПа)
268 16 39 42 48 54 61 68 77 82 ø75
306 18.4 34 37 42 47 53 60 67 72 ø80
345 20.7 30 33 38 42 47 53 60 63 ø85
388 23.2 27 30 33 37.5 42 47 53 56 ø90
432 26 24 26 30 34 38 42 47 51 ø95
480 28.8 22 24 27 30 34 38 43 46 ø100
530 32 20 22 24 27 31 34 39 42 ø105
581 35 18 20 22 25 25 31 35 38 ø110
635 38 16 18 20 23 26 29 32 34 ø115
691 41.5 15 16 19 21 24 26 30 32 ø120
750 45 14 15 17 19 22 24 27 29 ø125
811 48.7 13 14 16 18 20 22 25 27 ø130
875 52.5 12 13 15 16.6 19 21 23 25 ø135
941 56.5 11 12 14 15.5 17 19 22 23 ø140
1010 60.6 10 11.3 13 14.4 16 18 20 21 ø145
1080 65 10.6 12 13.5 15 17 19 20 ø150
1154 69.2 10 11 12.6 14 16 18 19 ø155
1230 73.8 10 12 13 15 16 18 ø160

Примечание: максимальное давление 65 МПа.

Водонагнетательный насос сверхвысокого давления JN400

Приводом насоса служит 4-полюсный электродвигатель с частотным регулированием и ременной передачей (большой шкив 1250 мм, малый шкив 400 мм).

Скорость насоса (об/мин) 163 Ход поршня (мм) 150
Теоретический расход Мощность 4-полюсного двигателя (кВт) Диаметр поршня (мм)
250 280 315 355 400
л/мин м³/ч Номинальное давление (МПа)
171 10.4 75 83 94 106 120 ø55
207 12.4 63 70 79 89 100 ø60
243 14.6 53 60 67 76 85 ø65
282 16.9 46 51 58 65 74 ø70

Примечание: в перечень не включены насосы серии JN400 с рабочим давлением ниже 10 МПа.
