Серия JN200

Нагнетательные насосы высокого давления для воды

Для промышленной очистки и нагнетания воды

Плунжерные насосы высокого давления серии JN200 отличаются компактной конструкцией, малым габаритом и высокой эффективностью. Приводная часть использует принудительную смазку, а шестерня с шевронными зубьями соединяет высокооборотный и коленчатый валы. Такая конструкция обеспечивает плавную и надежную передачу, снижает трение и шум, поддерживает низкую температуру и делает возможным круглосуточную эксплуатацию насоса. Гидравлическая часть легко разбирается для обслуживания.

Применение
  • Гидроструйная очистка под сверхвысоком давлении;
  • Металлорезка;
  • Мойка судов;
  • Удаление ржавчины;
  • Очистка теплообменников, конденсаторов, реакторов на химических и сахарных заводах, а также на электростанциях.

Плунжерный насос высокого давления может также перекачивать воду, эмульсии и жидкости, по консистенции близкие к воде.

Модели

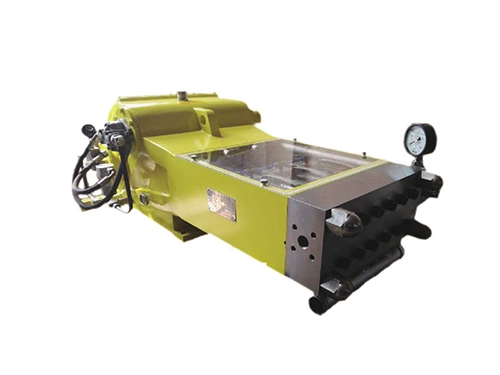

Трехплунжерный насос высокого давления JN200K (45 МПа)

Нагнетательные насосы высокого давления для воды
  • Макс. давление: 45 МПа
  • Макс. расход: 585 л/мин

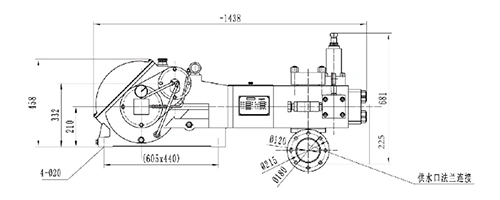

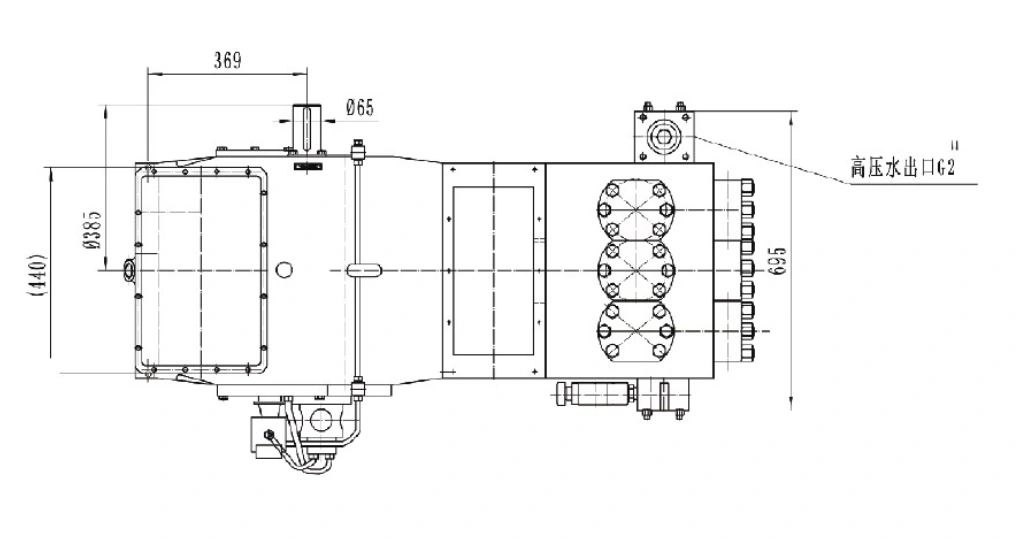

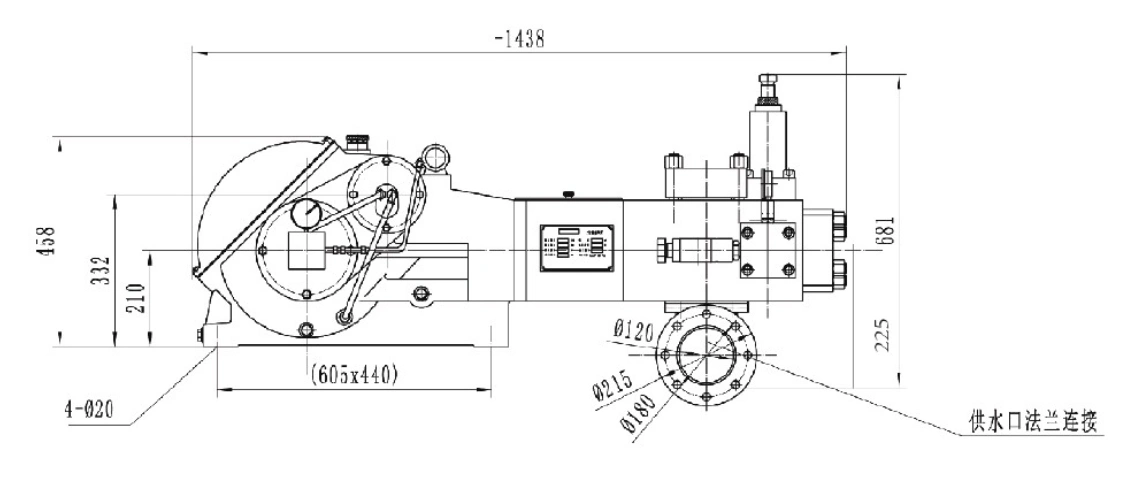

  • Габариты: 1438×695×681 мм
Нагнетательные насосы высокого давления для воды
Нагнетательные насосы высокого давления для воды

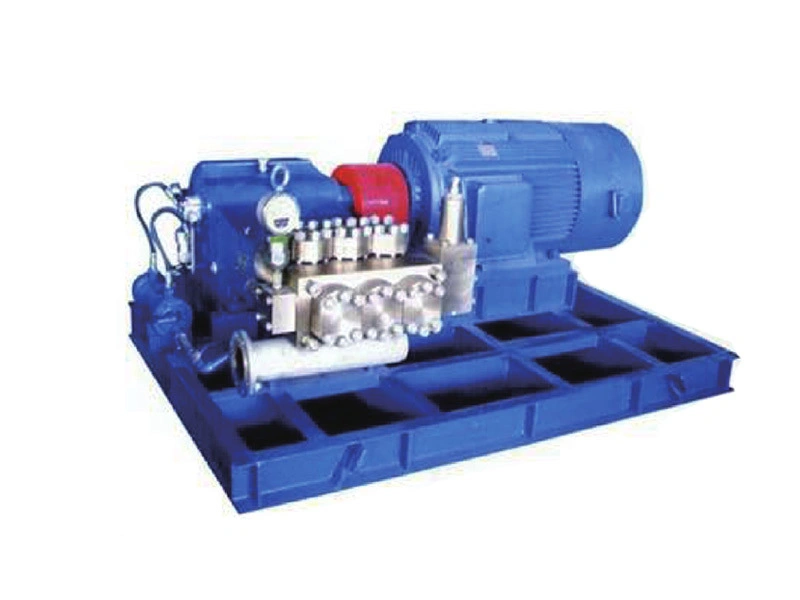

Насос JN200K с электрическим двигателем
Диаметр плунжера (мм) Скорость на входе (об/мин) 1480 Скорость насоса (об/мин) 366 Передаточное число i=4.04
Макс. давление (МПа) при мощности двигателя ниже
Теоретический расход 110 кВт 132 кВт 160 кВт 200 кВт
л/мин м³/ч
45 209 12.54 27 33 40 45
50 258 15.48 22 27 33 36
55 312 18.72 18 22 27 30
60 372 22.32 15 19 23 25
65 436 26.16 13 16 19 21
70 506 30.36 11 13 17 18
Насос JN200K с дизельным двигателем
Диаметр плунжера (мм) Скорость на входе (об/мин) 1800 Скорость насоса (об/мин) 389 Передаточное число i=4.619
Макс. давление (МПа) при мощности двигателя ниже
Теоретический расход 110 кВт 132 кВт 160 кВт 200 кВт
л/мин м³/ч
45 222 13.32 26 32 38 44
50 274 16.44 21 26 31 35
55 332 19.92 17 21 25 29
60 395 23.7 14 18 21 24
65 464 27.84 12 15 18 21
70 538 32.28 10 13 15 18
Насос JN200K с электрическим двигателем
Диаметр плунжера (мм) Скорость на входе (об/мин) 1480 Скорость насоса (об/мин) 320 Передаточное число i=4.619
Макс. давление (МПа) при мощности двигателя ниже
Теоретический расход 110 кВт 132 кВт 160 кВт
л/мин м³/ч
45 183 10.98 32 38 44
50 226 13.56 25 31 35
55 273 16.38 21 25 29
60 325 19.5 18 21 24
65 382 22.92 15 18 21
70 443 26.58 13 16 18
Насос JN200K с дизельным двигателем
Диаметр плунжера (мм) Скорость на входе (об/мин) 1800 Скорость насоса (об/мин) 445 Передаточное число i=4.04
Макс. давление (МПа) при мощности двигателя ниже
Теоретический расход 110 кВт 132 кВт 160 кВт 200 кВт
л/мин м³/ч
45 245 14.7 23 28 34 42
50 300 18 19 23 28 34
55 360 21.6 16 19 23 28
60 430 25.8 13 16 19 24
65 500 30 11 14 16 21
70 585 35.1 10 12 14 17

Примечание: при выборе дизельного двигателя для насоса учитывайте расход топлива и выбирайте двигатель с мощностью примерно в 1.25 раза больше, чем указано в таблице выше.

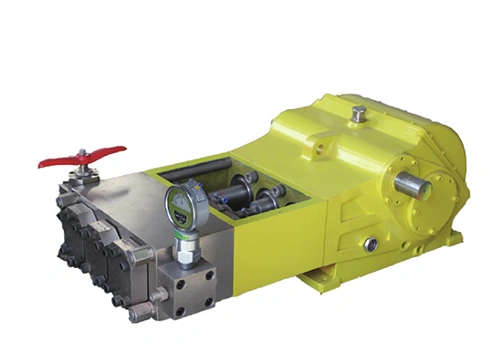

Трехплунжерный насос высокого давления JN200Q (150 МПа)

Нагнетательные насосы высокого давления для воды
  • Макс. давление: 150 МПа
  • Макс. расход: 119 л/мин

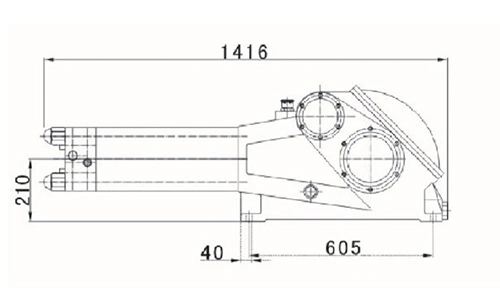

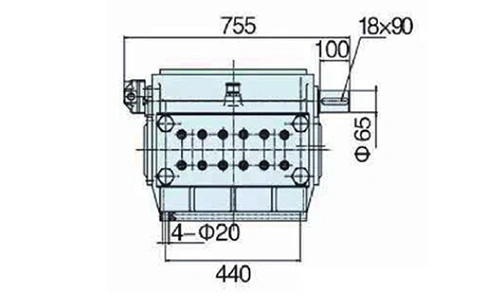

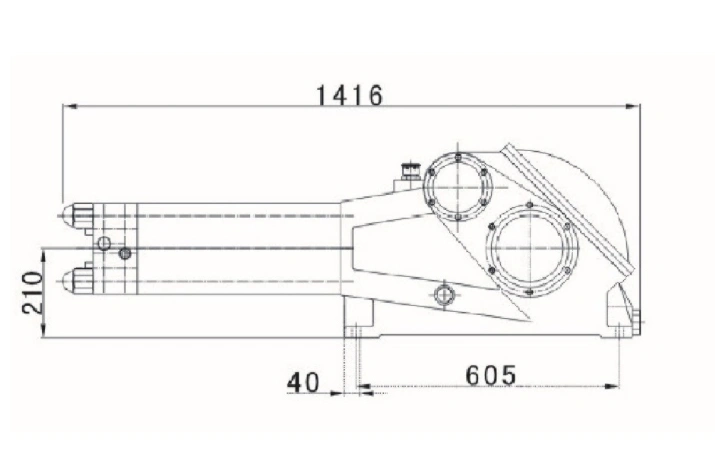

  • Габариты: 1416×755×508 мм
Нагнетательные насосы высокого давления для воды
Нагнетательные насосы высокого давления для воды
Диаметр плунжера (мм
Скорость на входе (об/мин) 1480 		Скорость насоса (об/мин) 366 Передаточное число i=4.04
Макс. давление (МПа) при мощности двигателя ниже
Теоретический расход 90 кВт 110 кВт 132 кВт 160 кВт
л/мин м³/ч
20 40 2.4 115 140 150
22 50 3 95 120 140 150
24 60 3.6 80 100 115 140
26 70 4.2 70 85 100 120
28 80 4.8 56 70 85 100
30 93 5.58 50 60 70 90
34 119 7.14 38 46 57 70

Трехплунжерный насос высокого давления JN200 (280 МПа)

Нагнетательные насосы высокого давления для воды
  • Макс. давление: 280 МПа
  • Макс. расход: 380 л/мин

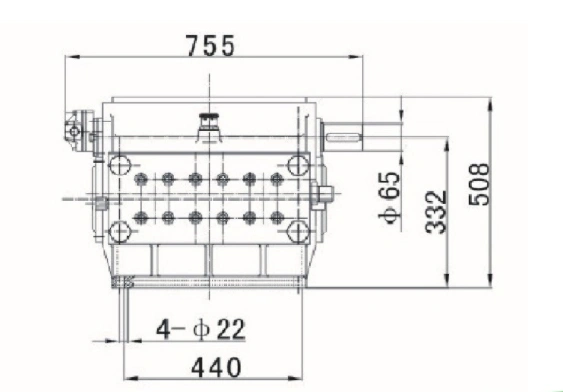

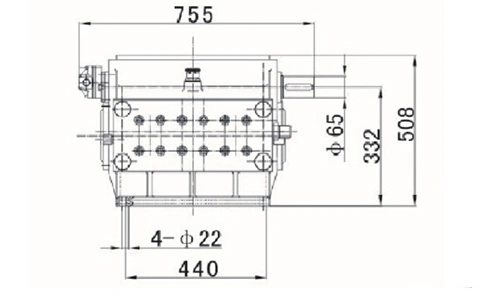

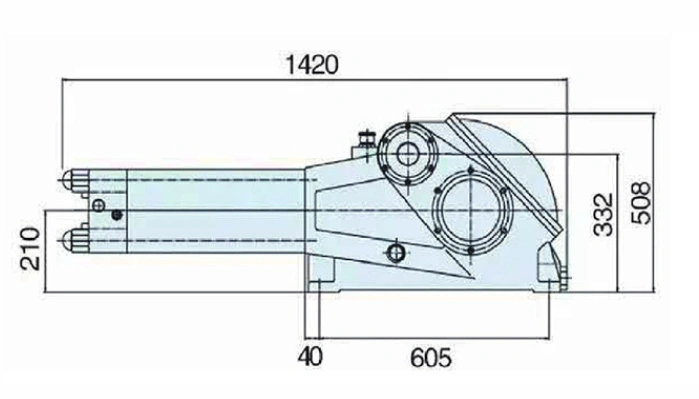

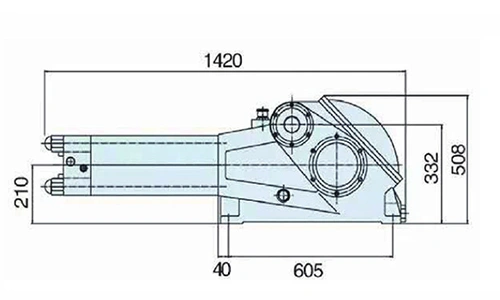

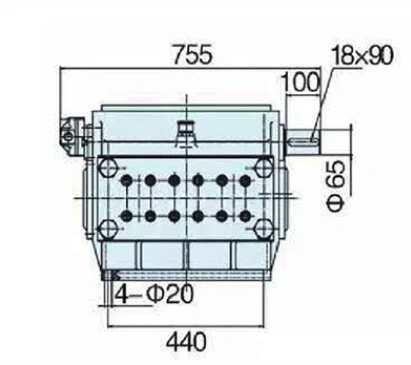

  • Габариты: 1420×755×508 мм
Нагнетательные насосы высокого давления для воды
Нагнетательные насосы высокого давления для воды
Насос JN200 с электродвигателем
Диаметр плунжера (мм) Скорость на входе (об/мин) 1480 Скорость насоса (об/мин) 366 Передаточное число i=4.04
Макс. давление (МПа) при мощности двигателя ниже
Теоретический расход 110 кВт 132 кВт 160 кВт 200 кВт
л/мин м³/ч
17.46 31 1.86 190 220 260 280
20.64 44 2.64 132 160 180 210
22.23 51 3.06 115 140 160 180
24 59 3.54 100 120 140 150
26 70 4.2 80 100 120 130
28 81 4.86 70 90 100 115
30 93 5.58 62 80 87 100
32 105 6.3 55 70 78 85
34 119 7.14 49 60 68 75
36 134 8.04 44 52 60 68
38 149 8.94 40 48 55 61
40 165 9.9 35 42 50 55
42 182 10.92 32 38 45 50
45 209 12.54 28 35 39 43
48 238 14.28 24 31 34 38
50 258 15.48 22 28 31 35
55 312 18.72 18 23 26 28
Насос JN200 с дизельным двигателем
Диаметр плунжера (мм) Скорость на входе (об/мин) 1800 Скорость насоса (об/мин) 389 Передаточное число i=4.619
Макс. давление (МПа) при мощности двигателя ниже
Расчетный расход 110 кВт 132 кВт 160 кВт 200 кВт
л/мин м³/ч
17.46 33 1.98 175 220 250 280
20.64 46 2.76 125 160 180 200
22.23 54 3.24 108 135 150 180
24 63 3.78 92 116 130 150
26 74 4.44 80 98 110 130
28 86 5.16 68 85 95 110
30 98 5.88 60 74 85 98
32 112 6.72 52 65 72 85
34 127 7.62 45 57 64 75
36 142 8.52 40 51 58 68
38 158 9.48 36 46 52 61
40 175 10.5 33 41 46 55
42 193 11.58 30 37 42 50
45 222 13.32 26 32 37 43
48 253 15.18 23 28 32 38
50 274 16.44 21 26 30 35
55 332 19.92 17 22 25 29
Насос JN200 с электродвигателем
Диаметр плунжера (мм) Скорость на входе (об/мин) 1480 Скорость насоса (об/мин) 320 Передаточное число i=4.619
Макс. давление (МПа) при мощности двигателя ниже
Расчетный расход 90 кВт 110 кВт 132 кВт 160 кВт
л/мин м³/ч
17.46 27 1.62 180 210 250 280
20.64 38 2.28 130 150 180 205
22.23 44 2.64 110 130 155 180
24 52 3.12 95 110 140 152
26 61 3.66 82 92 120 130
28 70 4.2 71 82 100 112
30 81 4.86 61 71 90 98
32 92 5.52 52 62 80 86
34 104 6.24 47 54 70 76
36 117 7.02 42 48 60 68
38 130 7.8 38 43 55 60
40 144 8.64 33 40 50 55
42 159 9.54 30 36 45 50
45 183 10.98 27 31 40 43
48 208 12.48 24 27 35 38
50 226 13.56 22 25 32 35
55 273 16.38 18 21 26 29
Насос JN200 с дизельным двигателем
Диаметр плунжера (мм) Скорость на входе (об/мин) 1800 Скорость насоса (об/мин) 445 Передаточное число i=4.04
Макс. давление (МПа) при мощности двигателя ниже
Расчетный расход 110 кВт 132 кВт 160 кВт 200 кВт
л/мин м³/ч
17.46 38 2.28 150 190 220 250
20.64 53 3.18 108 135 155 180
22.23 62 3.72 93 118 130 155
24 72 4.32 80 100 115 130
26 85 5.1 68 85 98 110
28 98 5.88 58 74 85 98
30 113 6.78 51 64 74 85
32 128 7.68 45 57 64 75
34 145 8.7 40 50 56 65
36 162 9.72 35 45 50 58
38 181 10.86 31 40 45 52
40 201 12.06 28 36 41 47
42 221 13.26 26 33 37 43
45 254 15.24 22 28 32 37
48 289 17.34 20 25 28 33
50 314 18.84 18 22 26 30
55 380 22.8 15 19 22 25

Примечание: при выборе дизельного двигателя для насоса учитывайте расход топлива и выбирайте двигатель с мощностью примерно в 1.25 раза больше, чем указано в таблице выше.
Габариты: 1420×755×508 мм
