Многофункциональная буровая установка с верхним приводом
Серия буровых установок HDL с верхним приводом разработана Juneng с учетом актуальных потребностей строительной отрасли и инженерно-геологического бурения и предназначена для работы в сложных геологических условиях.

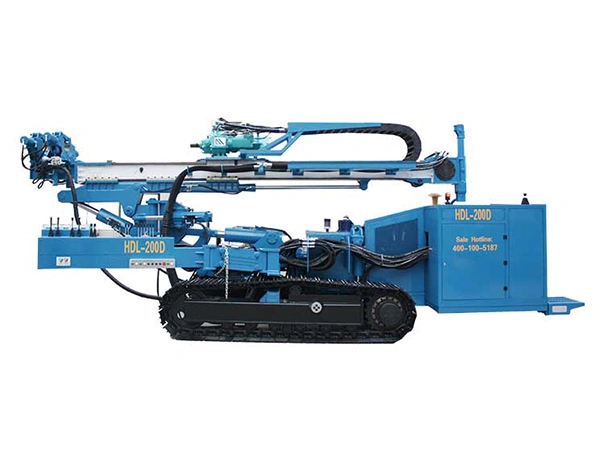

Буровая установка с верхним приводом HDL-200D
| Параметры | |
| Диаметр отверстия (мм) | Ø100-Ø250 |
| Глубина отверстия (м) | 180-220 |
| Угол бурения (°) | -30-105 |
| Диаметр свай (мм) | Ø73, Ø89, Ø102, Ø114, Ø146, Ø168, Ø194, Ø219 |
| Диаметр захвата (мм) | Ø73-Ø250 |
| Макс. крутящий момент (Н·м) | 14000 |
| Макс. скорость вращения (об/мин) | 80 |
| Скорость подъема (м/мин) | 0-10, 40 |
| Скорость подачи (м/мин) | 0-10, 40 |
| Мощность двигателя (кВт) | 55+55 |
| Дизельная мощность (кВт) | 50 |
| Емкость бака (л) | 90 |
| Габариты при транспортировке (Д×Ш×В, мм) | 7500×2400×3000 |
| Рабочие габариты в вертикальном положении (Д×Ш×В, мм) | 6200×2400×7300 |
| Вес (кг) | 16800 |
- Силовая головка с верхним приводом производит ударно-штанговое бурение без погружного пневмоударника и компрессора.
- Поддерживает бурение под различными углами.
- Буровые инструменты равномерно распределяют ударную энергию по конструкции, снижая риск заклинивания и повреждений, а также уменьшая затраты и риски.
- Установка обеспечивает высокий крутящий момент, высокую скорость вращения и мощное ударное воздействие, благодаря чему она подходит для бурения большинства геологических пород, включая слои гальки, щебня, песка, а также слои с валунами.
- Буровая установка отличается быстротой проходки и высоким качеством формирования скважины. Она широко используется при бурении водонасыщенных горных пород, где ударные инструменты с забойным механизмом недостаточно эффективны.

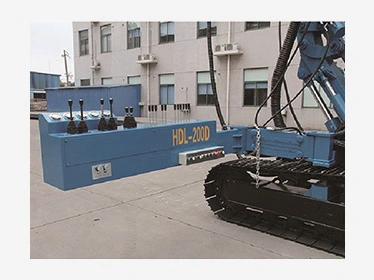

- Мобильная платформа для оператора обеспечивает простое управление и удобный контроль за процессом бурения.

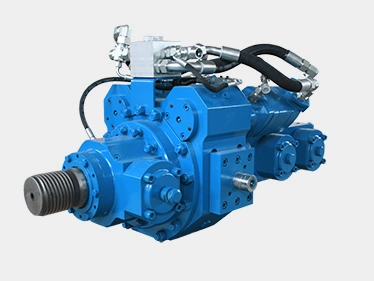

Силовая головка:
Пиковая энергия удара: 900 Н·м
Пиковая частота ударов: 2100 уд/мин
Пиковый крутящий момент: 14 000 Н·м
Пиковая скорость вращения: 80 об/мин

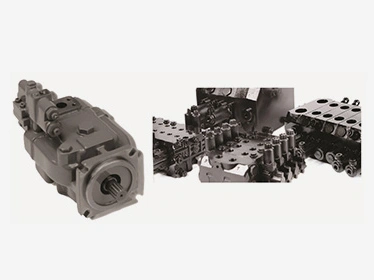

Импортная гидравлическая система повышает стабильность и надежность работы.

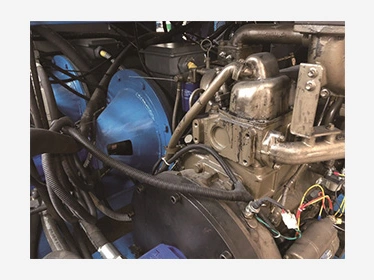

Доступны система работы от электрического двигателя и дизельный привод для передвижения.
Удобное управление через платформу с манипулятором.

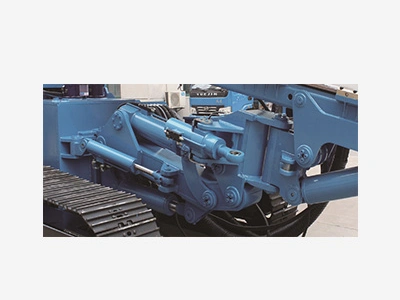

Механизм с регулируемым углом наклона для разных инженерных задач.

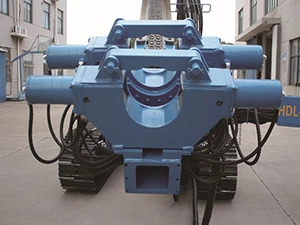

Захват диаметром 250 мм для бурения скважин большого диаметра.

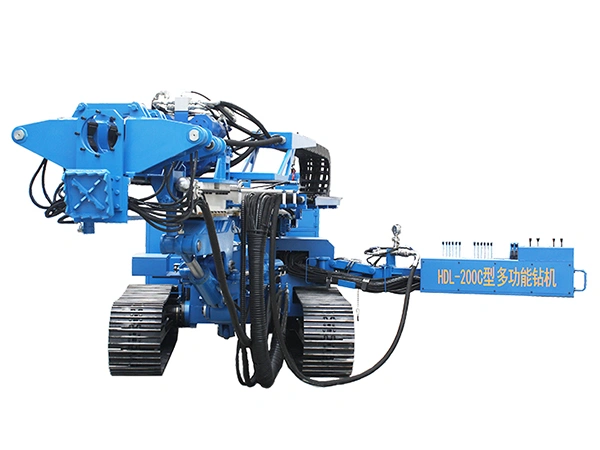

Буровая установка с верхним приводом HDL-200C
| Параметры | |
| Диаметр свай (мм) | Ø73-Ø219 |
| Диаметр захвата (мм) | Ø73-Ø300 |
| Макс. крутящий момент (Н·м) | 25000 |
| Макс. скорость вращения (об/мин) | 308 |
| Скорость подъема (м/мин) | 0-10, 50 |
| Скорость подачи (м/мин) | 0-10, 50 |
| Входная мощность дизеля (кВт) | 194 |
| Габариты при транспортировке (Д×Ш×В, мм) | 9000×2400×2750 |
| Рабочие габариты в вертикальном положении (Д×Ш×В, мм) | 6600×2400×21300 |
| Масса (кг) | 17000 |
- Головка с мощным верхним приводом не требует погружного пневмоударника или компрессора для эффективного бурения.
- Механизм регулировки угла наклона проверен в международной практике и широко используется в проектах на территории Китая и за рубежом, особенно при строительстве тоннелей.
- Равномерная передача ударной энергии снижает риск застревания или заклинивания инструмента.
- Установка сочетает большой крутящий момент, высокую скорость вращения и значительную выходную мощность. Она подходит для бурения большинства геологических пород, включая слои гальки, щебня, песка, а также слои с валунами. Часто применяется при бурении водонасыщенных горных пород, где ударные инструменты с забойным механизмом недостаточно эффективны.

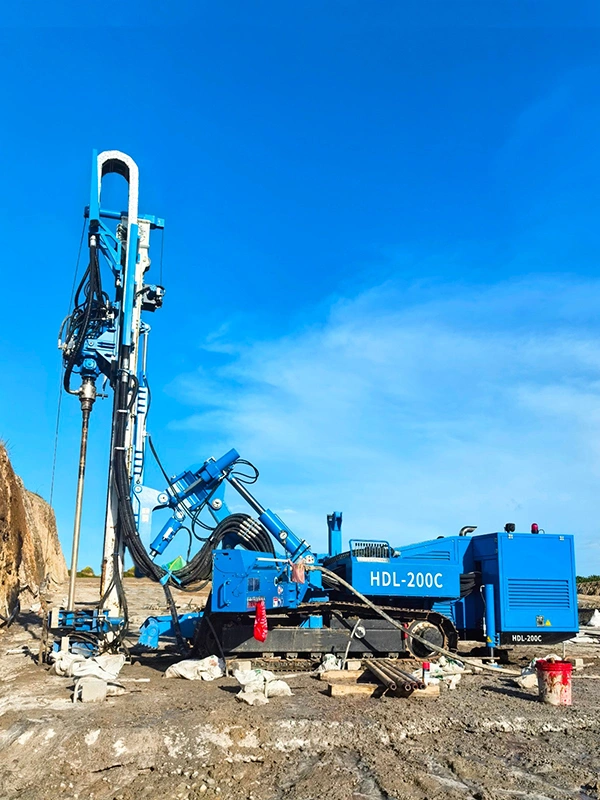

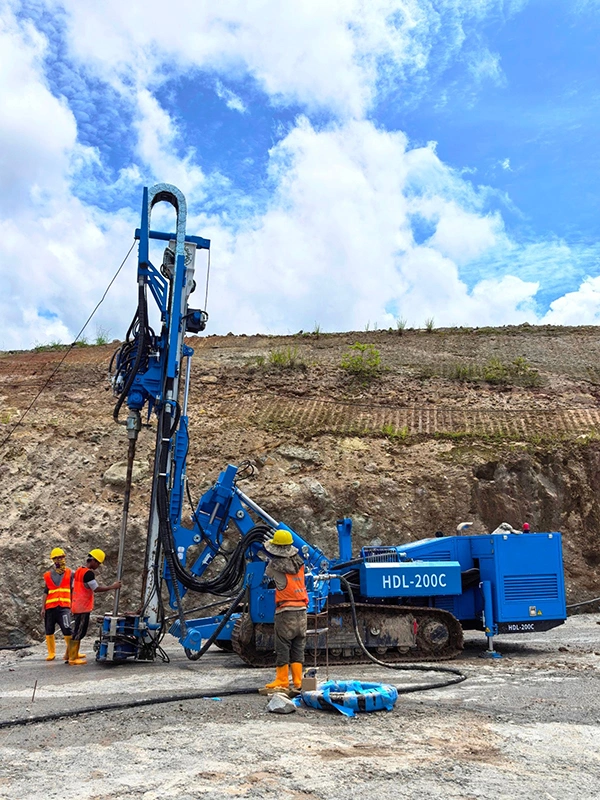

Буровая установка HDL-200C с верхним приводом широко применяется в зарубежных проектах для возведения крупных диафрагм из монолитного бетона и анкеровки железобетонных конструкций.
