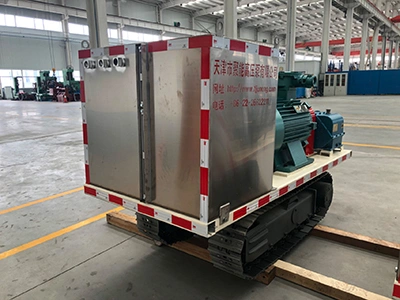

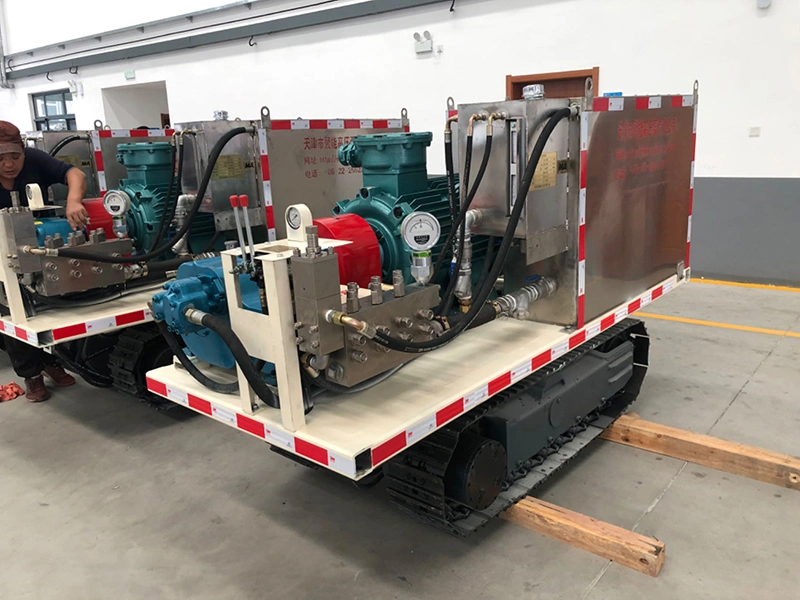

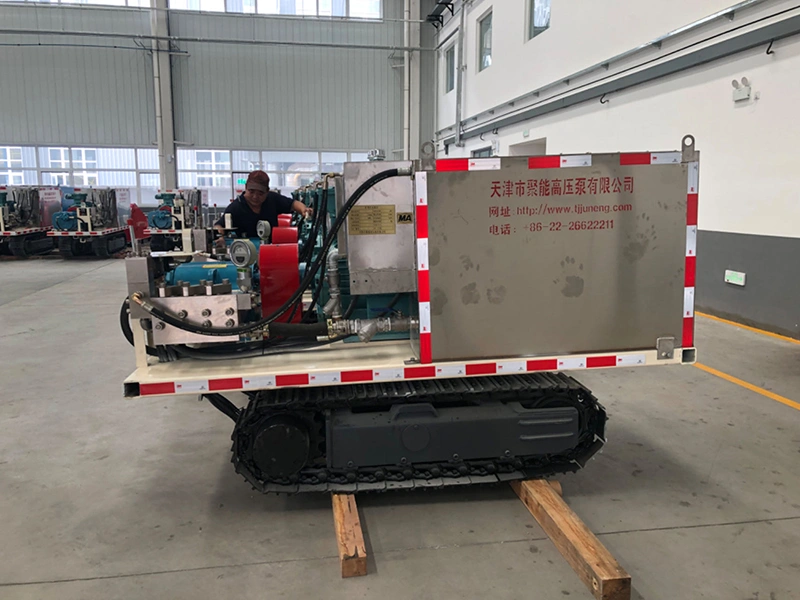

Нагнетательная насосная установка на гусеничном ходу
Насос высокого давления для подачи воды в угольных шахтах
- Макс. давление: 63 МПа
- Макс. расход: 400 л/мин

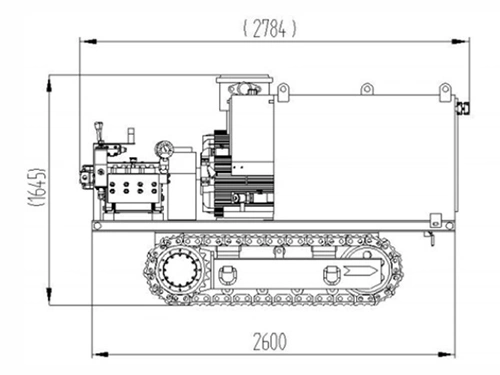

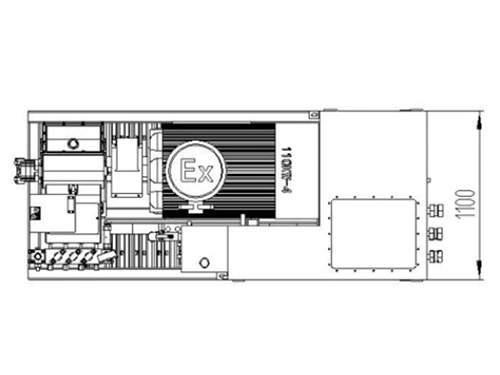

- Габариты: 2784×1645×1100 мм
- Вес: 3000 кг

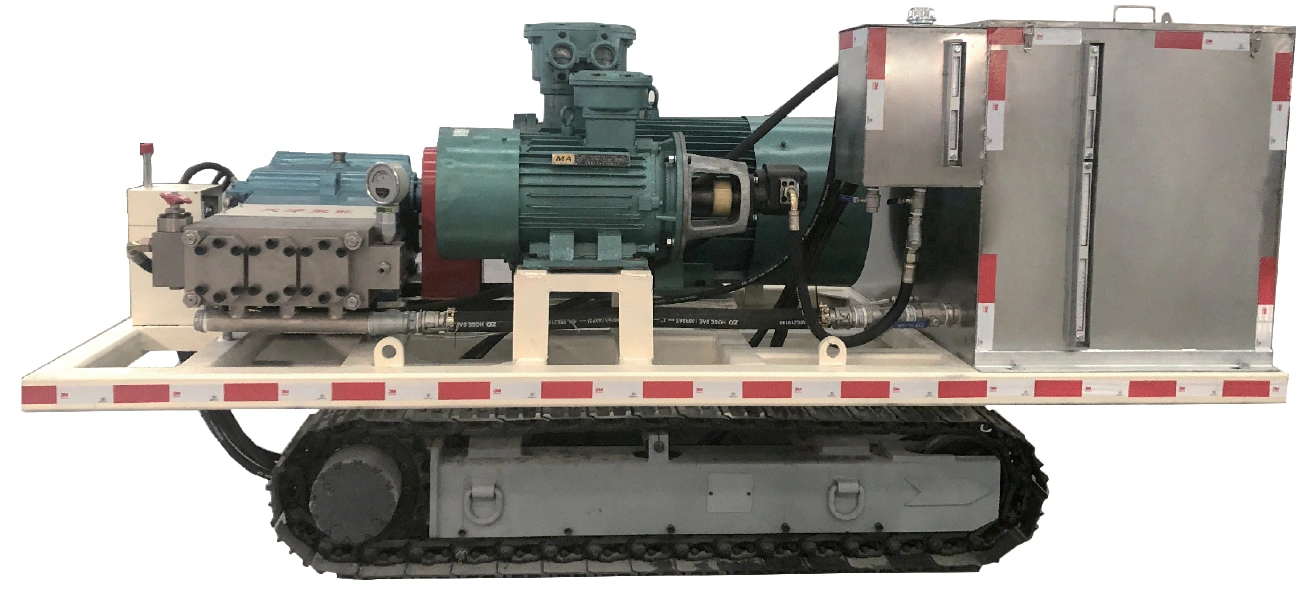

Данная насосная установка оснащена стандартными насосами Juneng и гусеничным ходовым механизмом, благодаря чему она отличается мобильностью и подходит для работы в горных выработках. Система движения включает автономный гидравлический насос, который через распределительный клапан приводит в действие гидравлический мотор, обеспечивая движение установки вперед и назад, повороты и подъем под определенным углом. Она также оснащена промежуточным водяным баком и баком для гидравлического масла.
Насосная установка серии BZW отличается компактной конструкцией, небольшими размерами, легким весом и высокой эффективностью работы. Благодаря гусеничному ходу она широко используется в задачах угольной промышленности, в которых насосную установку необходимо часто перемещать внутри выработок и тоннелей. Это также надежный источник мощности для оборудования высокого давления. Усовершенствованные модели насосных станций данной серии могут использоваться для перекачки шлама, цементного раствора и других вязких жидкостей.
Применяемые стандарты для насосов высокого давления:
- MT/T 188.2-2000 Станции эмульсионных насосов для угольных шахт – Эмульсионные насосы
- Q/JN001—2022 Серия BZW Насосы для перекачки воды
| Параметр | Ед. изм. | Основные параметры | |||
| Модель | / | |
|
|
|
| Общие характеристики | Модель насоса высокого давления | / | BZW200/31.5 | BZW80/63 | BZW125/40 |
| Номинальный расход | л/мин | 200 | 80 | 125 | |
| Номинальное давление | МПа | 31.5 | 63 | 40 | |
| Емкость водяного бака | л | 1000 | |||
| Вес нетто | кг | 3000 | |||
| Габариты (Д×Ш×В) | мм | 2600×1100×1600 | |||
| Способ передвижения | Метод передвижения | / | Гусеничный ход | ||
| Тип привода | / | Гидравлический мотор | |||
| Емкость бака для масла | л | 43 | |||
| Рабочее давление | МПа | 20 | |||
| Рабочий расход | л/мин | 25 | |||
| Скорость движения | м/мин | 16 | |||
| Проходимость (угол подъема) | ︒ | ±20 | |||
| Параметры двигателя | Модель двигателя | / | YBK3-315M1-4 | YBKE3-280M-4 | |
| Номинальная мощность | кВт | 125 | 90 | ||
| Номинальное напряжение | В | 660/1140 | 660/1140 | ||
| Номинальная скорость | об/мин | 1480 | 1480 | ||
